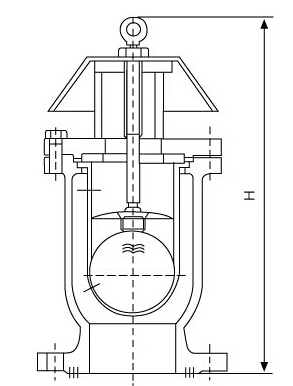

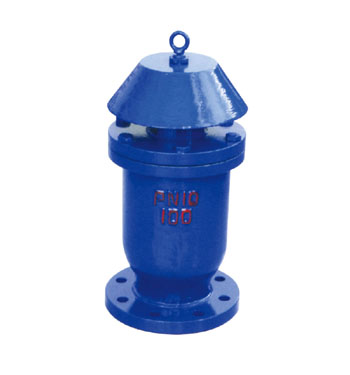

P43X系列快速排氣閥 | P43X系列快速排氣閥結構圖 |

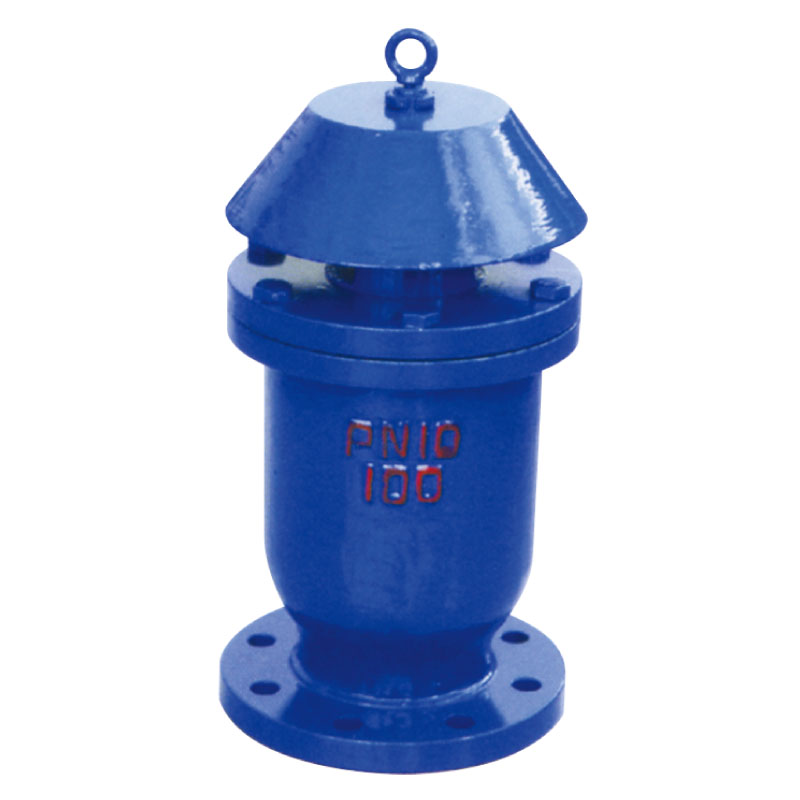

P43X系列快速排氣閥替為圓桶狀,閥門內件包括不銹鋼浮球、閥桿及閥瓣。本閥門安裝在泵出水口處或配水管線中,用來排除集積在管道中的空氣,以提高管線及水泵的使用效率,當管道內一旦產生負壓時,此閥迅速吸入外界空氣,以防止管線因負壓而損壞。
快速排氣閥是利用水對不銹鋼浮球的浮力作用特性原理,當排氣閥水位上升,在排氣的同時,浮球受到水的浮力作用,自動上浮,直到與排氣口的密封面接,到一定壓時球會(huì )自動關閉,當閥內水位降低時,球會(huì )隨水位下降而下降,這時就會(huì )通過排氣口向管道注入大量空氣,裝在管道上后,利用水對浮球的慣性自動開啟/關閉排氣口。管道在運轉時,浮球停在球碗底部,進行大量排氣,當管內空氣排完,水沖進閥內,經過球碗然后反應浮球,使浮球浮動關閉,管道在正常運轉時,如有少量氣體會(huì )集中到閥內到相當程度,閥內水位下降,浮球隨之下降,氣體從小孔排出。如水泵停止,隨時會(huì )產生負壓力,浮球隨時下降,進行大量吸氣確保管路安全。排氣狀態時,浮筒由于重力作用,將杠桿的一端向下拉下,這時杠桿處于傾斜狀態,在杠桿與排氣孔接觸部分出現空隙,空氣就通過此空隙由排氣孔排出,隨著空氣的排出,水位上升,浮筒在水的浮力作用下向上浮起,杠桿上的密封端面逐漸壓上排氣孔,直至整個排氣孔被完全堵住,排氣閥這時就完全處于封閉狀態。
快速排氣閥它有三個閥口現分別用P、A、T三字母表示,P接氣源,A接執行元件,T通大氣。當P有壓縮空氣輸入時,推動閥芯右移、P與A通,給執行元件供氣;當P無壓縮空氣輸入時,執行元件中的氣體通過A使閥芯左移,堵住P、A通路,同時打開A、T通路,氣體通過T快速排出??焖倥艢忾y快易優自動化選型有收錄,快速排氣閥常裝在換向閥和氣缸之間,使氣缸的排氣不用通過換向閥而快速排出。從而加快了氣缸往復運動速度,縮短了工作周期。
三、P43X系列快速排氣閥 主要優點
1.快速排氣閥的浮筒采用低密度的PP材料,此材料即使長時間在高溫水的浸泡下也不會(huì )產生變形。不會(huì )造成浮筒活動困難。
2.浮筒杠桿采用硬質塑料,杠桿與浮筒和支座之間的聯接都采用活動聯接,故不會(huì )在長期運行時產生銹蝕,導致系統不能工作而發生漏水。
3.杠桿的密封端面部分是采用彈簧支撐,可以隨杠桿的運動相應伸縮,保證在不排氣的情況下的密封性。
本閥適用于工業介質為水的管路上,作為快速排除管道內氣體的設備,以提高輸送水設備的效率和保護管道不致變形破裂,是管道的必備之設備。閥為圓桶狀式閥體,共內部主要有不銹鋼浮球及塞頭。本閥裝設于泵埔出口處或送配水管線中,用以大量排除管道中的集結之空氣,以增進水管及抽水機使用效率,且與管內一旦出現負壓時,此閥能迅速吸入空氣,以保管線因負壓所產生損壞。
五、P43X系列快速排氣閥主要技術參數
六、P43X系列快速排氣閥主要零部件材料
零件名稱 | 閥體 | 閥蓋 | 浮球 | 閥桿 | 塞頭 |
材料 | 球墨、鑄鐵 | 球墨、鑄鐵 | 不銹鋼 | 鋁青鋼 | 不銹鋼 |
七、P43X系列快速排氣閥主要連接外型尺寸
公稱通徑DN(mm) | 25 | 50 | 80 | 100 | 150 | 200 |
H | 285 | 320 | 420 | 430 | 520 | 585 |
八、P43X系列快速排氣閥 安裝
1.快速排氣閥必須垂直安裝,即必須保證其內部的浮筒處于垂直狀態,以免影響排氣;
2.快速排氣閥在安裝時,最好跟隔斷閥一起安裝,這樣當需要拆下排氣閥時進行檢修時,能保證系統的密閉,水不致外流;
3.快速排氣閥一般安裝在系統的最高點,有利于提高排氣效率。
