詳細介紹：
QB1單口排氣閥
 |
 |

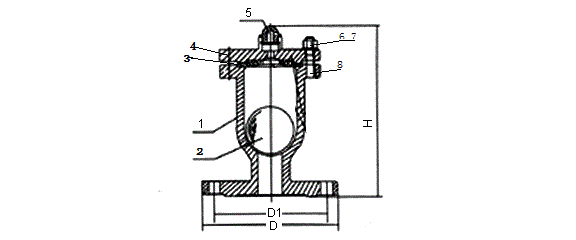

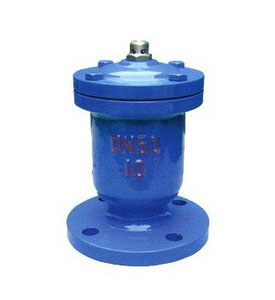

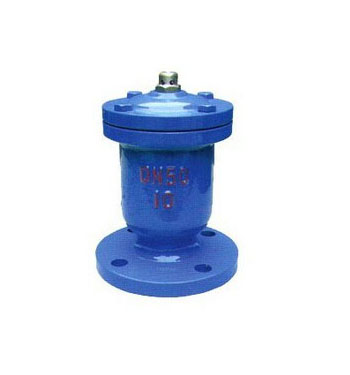

| QB1單口自動排氣閥 | QB1單口自動排氣閥結構圖 |
一、QB1單口排氣閥 概述
QB1單口排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。用于小口徑管道上(管子為φ50-200),它作為管道的排氣作用,使管道不會(huì )出現閉氣、氣阻,如水泵停電時管內隨時會(huì )出現負壓力,自動吸氣可保護管道安全。二、QB1單口排氣閥 工作原理
當需要排出管道內的氣體時，管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出。當需要檢修或清掃體腔時，應將閥門關閉。三、QB1單口排氣閥 用途及主要性能規范
1、本閥適用于溫度不超過100℃的水、熱水管道上使管道內的空氣全部排出。2、安裝雙口排氣閥，底下一定要安裝一只保護閥門、球閥（Q41F-16），以免檢驗停水。
3、如需方求方本排氣閥法蘭大小尺寸如變動，請在合同上注明法蘭連接尺寸。
四、QB1單口排氣閥 主要零配件
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 閥體 | 空心球 | 密封墊 | 閥蓋 | 排氣咀 | 墊圈 | 螺母 | 雙頭螺柱 |
五、QB1單口排氣閥 主要外形連接尺寸
| 型號 | 公稱通徑Dg | 主要及連接尺寸 | 閥體材料 | ||||
| D | D1 | D2 | H | 介質 | |||
| QB1-10法蘭式 | 15 | 195 | 160 | 85 | 330 | 水 | 鑄鐵、鑄鋼 |
| 20 | 195 | 160 | 85 | 330 | 水 | 鑄鐵、鑄鋼 | |
| 25 | 195 | 160 | 85 | 330 | 水 | 鑄鐵、鑄鋼 | |
| QB1-10絲口式 | 1/2" | 280 | 水 | 鑄鐵、鑄鋼 | |||
| 3/4" | 280 | 水 | 鑄鐵、鑄鋼 | ||||
| 1" | 280 | 水 | 鑄鐵、鑄鋼 | ||||
| 11/4" | 280 | 水 | 鑄鐵、鑄鋼 | ||||
| 11/2" | 280 | 水 | 鑄鐵、鑄鋼 | ||||
