Q340Y不銹鋼偏心半球閥是本公司采用不銹鋼材質生產制造的一款偏心半球閥。產品有著:開啟力小、密封 性能好、結構緊湊等優點,主要是通過蝸輪、氣動、電動機構帶動偏心曲軸旋轉90°來實現閥門的啟閉,起到截斷介質的作用。不銹鋼偏心半球閥由于是采用不銹 鋼材質制造可以應用在一些腐蝕性介質當中,如:污水、造紙、石油化工、天然氣,紙漿、顆粒等介質,廣泛的應用在石油、化工、冶金、造紙等行業當中
一、Q340Y不銹鋼偏心半球閥優點:
1、采用不銹鋼304或者316材質適應能力強,適應腐蝕性介質
2、偏心結構解決了冶金、化工、造紙行業沉淀物多造成密封不好的問題
3、不銹鋼偏心半球閥開關輕便,開啟時球與殼體脫離,無任何接觸,半球與閥座的擠切作用能除去密封面上的污物,閥門安全性能高。
4、密封面的偏心結構,使球面能自動補償磨損,能夠保證閥門密封性能,并且100%不會(huì )泄漏,易用于一些具有危險性及腐蝕性當中
5、此閥門可采用蝸輪、氣動、電動作為開關,還可以根據工況的求選擇遠距離控制,本公司都能夠提供,客戶可以根據自己的工況選擇合適的驅動方式
二、Q340Y不銹鋼偏心半球閥材質表:
序號 |
零件名稱 |
材料名稱 |
|
1 |
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
2 |
球體 |
1Cr18Ni9Ti表面特殊處理 |
0Cr18Ni12Mo2Ti表面特殊處理 |
3 |
閥桿 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
4 |
閥座 |
1Cr18Ni9Ti/PTFE |
0Cr18Ni12Mo2Ti/PTFE |
5 |
填料 |
柔性石墨 |
柔性石墨 |
6 |
螺栓 |
0Cr18Ni9 |
0Cr18Ni9 |
7 |
螺母 |
0Cr18Ni9 |
0Cr18Ni9 |

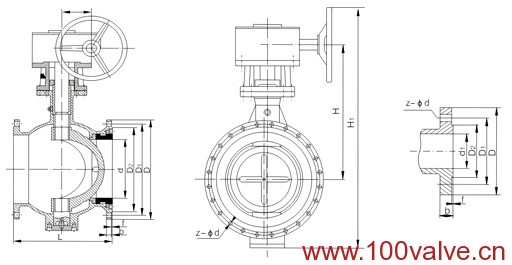

三、Q340Y不銹鋼偏心半球閥規格尺寸:
公稱壓力 |
公稱通徑 DN(mm) |
主要尺寸 |
||||||
L |
D |
D1 |
D2 |
b |
f |
Z-φd |
||
0.6-1.6 |
- |
參考偏心半球閥尺寸表或咨詢我廠銷售人員 |
||||||
2.5 |
40 |
125 |
145 |
110 |
85 |
18 |
3 |
4-18 |
50 |
140 |
160 |
125 |
100 |
20 |
3 |
4-18 |
|
65 |
190 |
180 |
145 |
120 |
22 |
3 |
8-18 |
|
80 |
178 |
195 |
160 |
135 |
22 |
3 |
8-18 |
|
100 |
200 |
230 |
190 |
160 |
24 |
3 |
8-23 |
|
125 |
254 |
270 |
220 |
188 |
28 |
3 |
8-25 |
|
150 |
267 |
300 |
250 |
218 |
30 |
3 |
8-25 |
|
200 |
292 |
360 |
310 |
278 |
34 |
3 |
12-25 |
|
250 |
330 |
425 |
370 |
332 |
36 |
3 |
12-30 |
|
300 |
390 |
485 |
430 |
390 |
40 |
4 |
16-30 |
|
350 |
430 |
550 |
490 |
448 |
44 |
4 |
16-34 |
|
400 |
530 |
610 |
550 |
505 |
48 |
4 |
16-34 |
|
450 |
660 |
600 |
555 |
- |
20-34 |
- |
- |
|
500 |
630 |
730 |
660 |
610 |
52 |
4 |
20-41 |
|
600 |
800 |
840 |
770 |
718 |
56 |
5 |
20-41 |
|
700 |
900 |
955 |
875 |
815 |
60 |
5 |
24-48 |
|
800 |
1000 |
1070 |
990 |
930 |
64 |
5 |
24-48 |
