一、氣動高壓球閥 產品概述
氣動高壓球閥分為氣動執行器及內螺紋球閥組成。閥體鑄造采用德國引進的先進工藝，結構合理、造型美觀。配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。內螺紋氣動球閥閥座采用彈性密封結構，啟閉輕松，密封可靠。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會(huì )被沖擊?？稍O置90°開關定位機構，根據需要加鎖以防止誤操作。氣動內螺紋球閥適用于PN32～60MPa，工作溫度-29～180℃（密封為POM聚甲醛）或-29～250℃（密封圈為PEEK聚醚醚酮）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，內螺紋氣動球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質本球閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節流量之用。

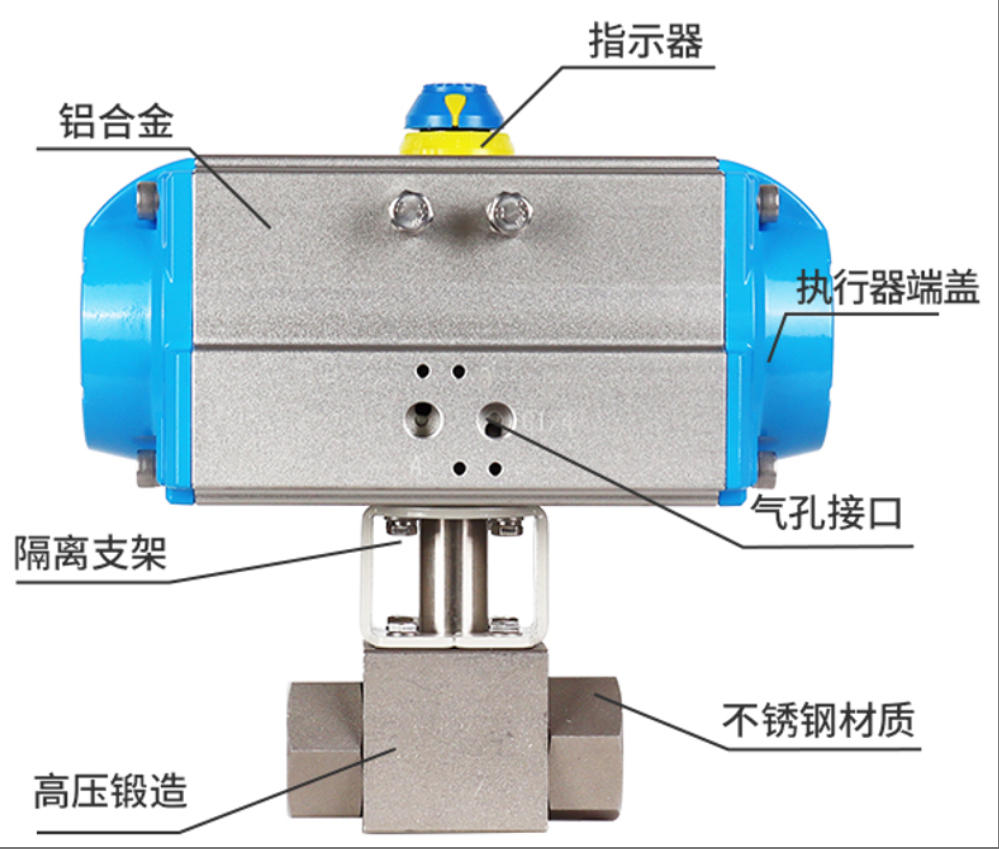

二、氣動高壓球閥 結構介紹
1、閥體
| 閥體形式 | 鍛造閥體 |
| 公稱通徑 | DN6～65mm |
| 公稱壓力 | PN32 MPa；PN42 MPa；PN50MPa；PN60MPa； |
| 連接形式 | 管螺紋(G)、錐螺紋(NPT) |
| 閥蓋形式 | 一體式 |
| 壓蓋型式 | 壓帽擰緊式 |
| 密封填料 | NBR丁晴橡膠、FPM氟橡膠 |
| 閥體材料 | 不銹鋼(CF8、CF8M、CF3、CF3M) |
| 閥芯形式 | "O"型球型閥芯 |
| 流量特性 | 近似快開特性 |
| 閥芯材料 | 不銹鋼(CF8、CF8M、CF3、CF3M)+氮化處理 |
| 執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4" |
| 環境溫度 | -20～+90℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

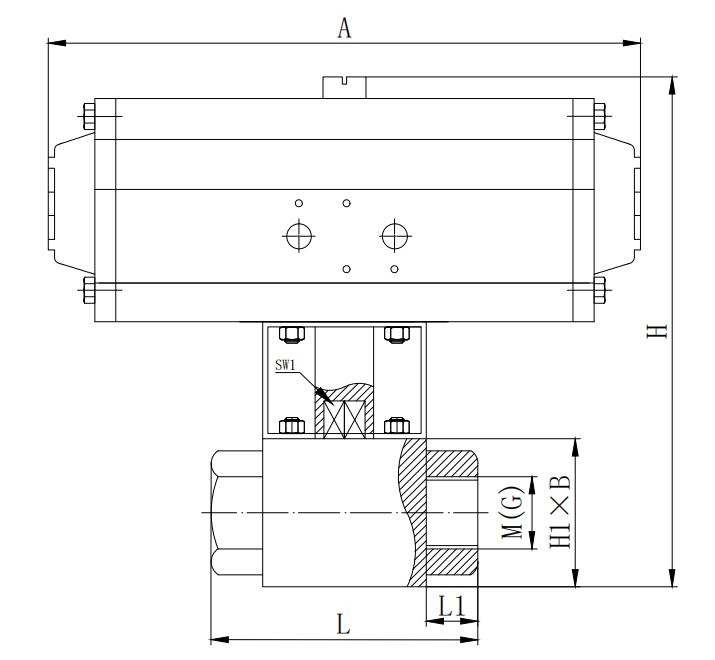

四、氣動內螺紋球閥 主要外形圖
五、氣動內螺紋球閥 主要連接尺寸
| 公稱通經 | 尺寸 | |||||||||
| 公稱通經 | 英制 | 俗稱 | M | G | L | L1 | H1×B | SW1 | H | A |
| DN8 | 1/4" | 2分 | M14×1.5 | 1/4" | 69 | 13 | 34×28 | 9 | 174 | 147 |
| DN10 | 3/8" | 3分 | M18×1.5 | 3/8" | 75 | 14 | 42×34 | 9 | 182 | 147 |
| DN15 | 1/2" | 4分 | M22×1.5 | 1/2" | 84 | 16 | 46×38 | 9 | 208 | 168 |
| DN20 | 3/4" | 6分 | M27×2 | 3/4" | 98 | 18 | 53×44 | 11 | 207 | 174 |
| DN25 | 1" | 1寸 | M33×2 | 1" | 114 | 20 | 63×55 | 14 | 234 | 204 |
| DN32 | 11/4" | 1寸2 | M42×2 | 11/4" | 130 | 22 | 80×65 | 14 | 270 | 262 |
| DN40 | 11/2" | 1寸半 | M48×2 | 11/2" | 150 | 24 | 90×84 | 17 | 316 | 268 |
| DN50 | 2" | 2寸 | M64×2 | 2" | 172 | 26 | 105×95 | 17 | 363 | 301 |
